Programmer

• Atmel AVR

  • عائلة ميكروكنترولر 8-بت (مثل ATmega و ATtiny).

  • تعتمد على بنية RISC.

  • مشهورة بالاستخدام مع Arduino والأنظمة المدمجة.

• "51"

  • أحياناً يُخلط بينها وبين عائلة 8051 (وهي معمارية مختلفة أقدم من Intel).

  • بعض المبرمجات (Programmers) تدعم كلاً من AVR و 8051.

• ISP (In-System Programming)

  • طريقة برمجة الـ AVR مباشرة عبر واجهة SPI (MOSI, MISO, SCK, RESET).

  • لا حاجة لفك الميكرو من الدائرة.

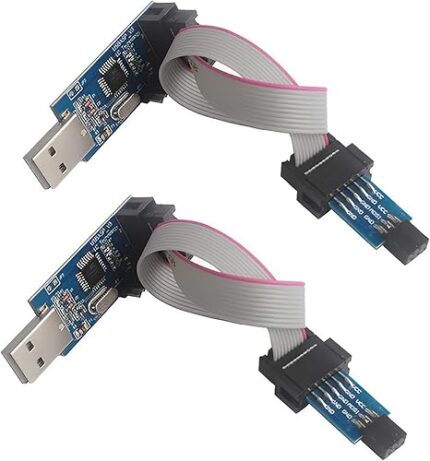

• ASP أو USBasp

  • جهاز مبرمِج مفتوح المصدر من Thomas Fischl.

  • يُستخدم لبرمجة متحكمات AVR عبر USB → ISP.

  • مدعوم من برنامج AVRDUDE في أنظمة Linux و Windows.

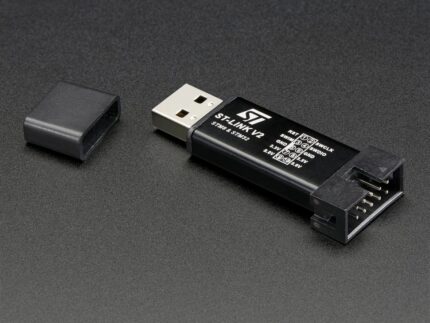

• واجهة تربط الحاسوب بالمتحكم STM32/STM8 عبر USB ↔ SWD/JTAG أو SWIM.

• تعمل كمبرمجة (Flasher) وأداة Debug (وقف/تشغيل/مراقبة متغيرات).

• متوافقة مع أدوات التطوير الرسمية من ST مثل:

  • STM32CubeProgrammer (برمجة وتحميل الفيرموير).

  • STM32CubeIDE (برمجة + Debugging).

  • STVD/STVP لأجهزة STM8.

• VDD / VIO: تغذية داخلية وخط منظم 3.3V داخلي (يخرج 3.3V صغيرة القدرة للوحدة).

• GND: الأرضي.

• USBD+ / USBD-: خطوط الـ USB.

• TXD: خرج UART من الـ CP2102 → يذهب إلى RX للجهاز.

• RXD: دخل UART إلى الـ CP2102 → يأتي من TX للجهاز.

• RTS, CTS: تحكم في التدفق (اختياري).

• DTR, DSR, DCD, RI: إشارات مودِم/تحكم إضافية (تُستخدم مثل DTR للريست التلقائي).

• GPIOx: أرجل عامة قابلة للبرمجة (تتوفر في بعض الإصدارات/الإعدادات).

ملاحظة مهمة: CP2102 لا يحتاج كريستال خارجي—لديه مذبذب داخلي.
واجهة USB: Full-Speed 12 Mbps.
مستويات UART هي TTL (3.3V منطقًا) على أغلب الوحدات، حتى لو وفرت الوحدة منفذ 5V للطاقة
